Abstract

The effects provoked by the arabic ornamentation is used in this project as a key feature, not only to see without being seen, but also as an artifice of diffusion of the solar incidental radiation; with this series of layers we create an effect of depth obtained by the game of lights and shadows, and at the same time, a space of transition between the exterior and the interior. The skin that everything wraps narrates the step of the stations with the morphological changes. As fundamental element of lighting and ventilation we introduced a central courtyard with three chimneys over it playing with dominant winds and temperature changes, introducing or extracting the air in and from the building.

Design: 2006, 2nd prize competition Client: Junta de Andalucía, Agencia Andaluza de la Energía GFA: 4.700 m2

MEMORIA DEL PROYECTO

La presente propuesta parte de un profundo arraigo en la tradición arquitectónica andaluza y de una profunda preocupación por no hacer de este edifico el claro ejemplo de artefacto resultado de la suma de diferentes sistemas ecológicos. Se ha tratado en todo momento de utilizar dichos sistemas como elementos de composición fundamentales en la formalización de la propuesta.

Como elementos clave de composición se ha recurrido a los efectos que provoca la lacería árabe. Elemento de composición que no sólo servía para ver sin ser visto sino también como artefacto fundamental de difusión de la radiación solar incidente. Será ese efecto el que produzca la piel multicapa de nuestra fachada planteada como cobertura flexible que se adapta al cuerpo fundamental de la edificación buscando un efecto similar al que realizan con sus obras los artistas Christo y Jeanne-Claude con sus famosas edificios envueltos (p.e. el que hicieron en el parlamento alemán en el año 1995). La diversa sucesión de capas, al igual que en la arquitectura musulmana a la vez de dotar de profundidad a la fachada proyectando sombras y luces unas capas sobre las otras ayuda también a tener un elemento de transición ventilado entre el interior y el exterior. La abstracción de este concepto tan andaluz ha sido llevado hasta sus últimas consecuencias buscando en todo momento dotar al edificio del carácter emblemático que intrínsecamente lleva asociado a su uso. Esta piel que todo lo envuelve narra el paso de las estaciones con los cambios morfológicos que en ella se producen. Huecos a la escala apropiada a este edificio serán abiertos directamente para permitir la vista desde el interior sin ningún obstáculo. Se pretende que en el interior de las áreas de trabajo predomine la luz difusa pero que ello no impida poder asomarse y contemplar el entorno.

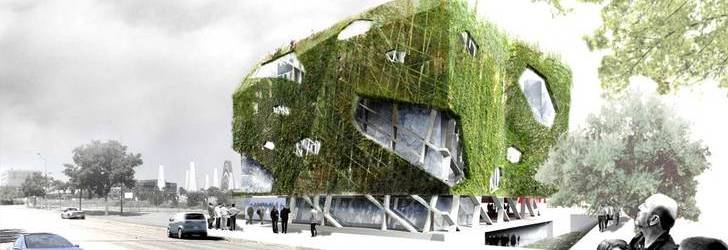

Además de los beneficios psicológicos que en los trabajadores tendrá esta masa verde hay que sumar los beneficios ecológicos que trae consigo una propuesta como esta (fijación del polvo, reducción de la radiación incidente en el interior de los despachos, reducción de la luz-energía reflejada hacia el entorno urbano,...)

Elemento clave no sólo de composición sino también de organización y de entronque con la tradición andaluza será el patio central de la propuesta. Hemos huido del planteamiento de un atrio-distribuidor por no considerarlo apropiado ni cultural ni climáticamente adecuado a esta latitud. Planteado como elemento fundamental de iluminación y ventilación sobre este cuerpo colgarán tres chimeneas de luz y viento. Según las condiciones de viento y temperatura funcionaran para introducir o extraer aire en el interior del edificio, siempre jugando con los vientos dominantes y el efecto chimenea.

Estas sucesiones de espacios llenos y vacíos, interiores y exteriores, que rodean y a su vez son rodeados permiten jugar con los volúmenes, las luces y las sombras que deslizan en las paredes.

ASPECTOS FUNCIONALES. DISTRIBUCIÓN DE LOS DISTINTOS USOS.

Según las Normas de Diseño de Edificios Administrativos de la Junta de Andalucía (concretamente de los criterios aportados por la Dirección General de Patrimonio de la Consejería de Economía y Hacienda) este tipo de edificios deben proyectarse de modo que genere un adecuado entorno de trabajo, y posibilite atender al ciudadano correctamente.

- ACCESO

Aunque el solar da frente a tres calles (C/ Américo Vespucio, C/ Jaques Cousteau y C/ Leonardo da Vinci) se ha planteado el acceso principal desde el lado este (C/ Leonardo da Vinci). El edifico también contará con otro acceso secundario directamente al vestíbulo del edificio desde la calle Américo Vespucio.

El acceso principal a la parcela se realiza a través de un gran patio de entrada rodeado de espacios bajo sombra. Un gran estanque nos conducirá hacia las entrañas más profundas del edificio. Este dispositivo además de funcionar como elemento regulador térmico se utiliza para introducir en el interior de esta área abierta luces vibrantes reflejadas en la superficie del agua. El sonido continuo del agua sobre el estanque inundará el patio central como ocurre en otros tantos patios sevillanos. Será en esta zona de luces y sombras con el ruido del agua, etc donde se situará la cafetería del centro.

Desde este punto podemos acceder directamente al vestíbulo del edificio o bien bajar a la planta semisótano (-2,50 m) en la que se ha ubicado el programa más público de la propuesta.

A cota de entra se proyecta un área de control y seguridad, por el que accede directamente el personal del edificio, mediante un sistema de identificación individualizado, así como los visitantes que acudan al edificio, previa identificación y asignación de una tarjeta de visitante; éstos últimos pasarán a través de un arco detector de metales y los objetos que lleven, como portafolios, bolsos, etc., a través de un scanner.

- VESTÍBULO

Se dispone como un espacio amplio, fácilmente accesible, que cumple las funciones de zona de espera, lugar de encuentros, de distribución de circulaciones, centro de información y posible área expositiva.

Desde este punto se localiza fácilmente el núcleo de comunicación vertical, disponiéndose en aquí un punto de Información General servido por personal para la atención directa al público, así como un panel del directorio del edificio.

El núcleo de comunicación vertical está formado por escalera y grupo de ascensores sincronizados. Además de éstos se dispone de un montacargas de uso general tal y como pide la normativa.

- PLANTA SEMISÓTANO

Planteada como el área pública del edificio al que se accede a la plaza-patio a través de una rampa. Desde este punto podremos acceder tanto al SINEA como al salón de actos.

- SINEA

Centro de Proceso de Datos (C.P.D.) y la sede del S.I.N.E.A. (Sistema de Información Energética en Andalucía). Con un uso tan específico el SINEA funcionará autónomamente al resto del edifico de tal manera que su uso (de visitas y de control) no interfiera con el correcto funcionamiento de la Agencia.

Esta área tendrá dos funciones fundamentales:

- FUNCIÓN DE CONTROL

En el SINEA se controla la multiplicidad de energías limpias y procesos aplicados producidos tanto en el propio edificio de la Agencia como en las distintas centrales de producción de energía de la comunidad autónoma; se requiere por tanto de un sistema unitario y automatizado de gobierno de todo el sistema que permitirá la óptima gestión de todos ellos.

- FUNCIÓN PEDAGÓGICA – DIVULGATIVA

Este control debidamente monitorizado, proporcionará un completo seguimiento de la instalación que, junto con la centralización de equipos, conformará un “centro demostrativo” de indudable interés para la divulgación del ideario de la Agencia Andaluza de la Energía y para realizar su función social de fomento de las energías renovables y de ahorro energético. En el SINEA a través de grandes pantallas se mostrará el funcionamiento, la magnitudes, ubicaciones geográficas y cuantos datos sean necesarios acerca de la producción de las energías limpias en Andalucía y en el propio edificio.

Esta área contará con las siguientes dependencias.

• Sala Operativa o Sala de Control. Dispondrá de pantallas donde se podrá visualizar el resultado de los distintos monitoreos. Dispondrá también de 3 puestos de trabajo. Desde esta sala se tendrá fácil acceso a las Impresoras

• Antesala o Área de visitas. Será una zona accesible al público. Desde éste área las visitas podrán visualizar la información ofrecida por las pantallas de la Sala de Control.

• Sala de ordenadores, sala destinada para albergar los servidores y los rack. También llamado Centro de Proceso de Datos (C.P.D.).

• Despacho de Dirección.

• Sala de reuniones para 10 personas.

• Almacén – Archivo.

La Sala Operativa y el CPD dispondrá de suelo técnico registrable. Además la sala de ordenadores (CPD) dispondrá de climatización independiente del resto del edificio y se plantea redundante, de modo que queda garantizada la refrigeración en caso de averías.

- SALÓN DE ACTOS

Tal y como se solicitaba en las bases el edificio cuenta con un salón de actos con capacidad para 300 personas. La plaza de acceso funcionará a modo de foyer-vestíbulo y contará con iluminación natural directa desde la calle. Un sistema de cortinas impedirá el acceso de luz cuando sea necesario.

- LABORATORIOS

Dedicada esta área a la investigación en 5 especialidades bien diferenciadas.

• Área Solar.

• Área Eólica.

• Área Biomasa.

• Área Hidráulica y N.E.

• Área Arquitectura.

La iluminación a estas tres zonas se realizará a través de patios ingleses.

- ÁREAS DE TRABAJO

Se ha cuidado especialmente la calidad del ambiente de trabajo, de tal modo que resulta confortable, y se han tenido presente factores como la funcionalidad, la ergonomía, la adecuada iluminación y ventilación de todas las áreas, la ausencia de ruidos y de deslumbramientos, etc. Se ha procurado en la medida de lo posible iluminación y ventilación natural en todas las áreas, por lo que las ventanas son practicables (dichas ventanas serán bloqueadas cuando el sistema de techo radiante funcione, ya que no se controlaría las condiciones del aire aportado y por lo tanto no sería compatible con el funcionamiento de esta instalación, si no en verano podría alcanzarse la temperatura de rocío en los serpentines)

El edificio se ha proyectado totalmente modular y flexible, de este modo se permiten diversas formas de compartimentación, mediante tabiquería modular industrializada, fácilmente desmontable. La modulación permite adoptar múltiples formas de compartimentación, en función de las necesidades, en todas las áreas de oficina, mediante el desmontaje y montaje de los elementos de la tabiquería industrializada, dividiendo o agrupando espacios en base a al modulación establecida, sin que por ello sea necesario modificar instalaciones, techos o suelos, sino simplemente desplazando, eliminando o disponiendo elementos de tabiquería industrializada.

La compartimentación y la distribución de mobiliario se ha planteado previendo una relación entre superficie construida total sobre rasante en áreas de oficina y puestos de trabajo tendente a conseguir la máxima capacidad posible del edificio, optimizando la ocupación de la superficie disponible. En este sentido, se ha estimado según las normas de la Junta de Andalucía estima adecuado un ratio de 20 m2/puesto de trabajo

Las áreas de trabajo, incluso en aquellos entornos de oficina abierta que se plantean, tienen relación directa con el exterior disponiendo de iluminación natural.

Los puestos de trabajo se disponen pegados a los paramentos o a los elementos de mobiliario que a tal efecto se han previsto, de tal manera que la luz natural pueda llegar de frente o lateralmente y que el acceso a los despachos o a las áreas de trabajo no se efectúa por la espalda de los puestos.

- ÁREAS DE TRABAJO CERRADAS

Se trata de espacios que, en función del nivel de responsabilidad de los cargos directivos y funcionarios, tienen una asignación de superficie y de mobiliario diferenciada.

Serán estancias en contacto con el exterior. Se plantean los siguientes tipos:

- DESPACHO ALTA DIRECCIÓN (planta primera, cota + 5,00 m)

Es suficientemente amplio como para albergar el siguiente mobiliario:

• Mesa de Trabajo 200×80 cm

• Ala de Mesa 120×50 cm

• Muebles Auxiliares (estanterías) 300×45 cm

• Mesa de reuniones de 6 personas.

• Varios sillones agrupados en torno a una mesa baja para reuniones informales.

Dispone de un antedespacho con uno o dos puestos de trabajo (secretarios-as). Dispondrá también de un área de espera controlable desde el antedespacho.

Desde desde la zona de circulación y desde el despacho se accederá a una sala de reuniones para 10 personas.

- DIRECCIÓN (planta primera, cota + 5,00 m)

Es suficientemente amplio como para albergar el siguiente mobiliario:

• Mesa de Trabajo 200×80 cm

• Ala de Mesa 120×50 cm

• Muebles Auxiliares (estanterías) 300×45 cm

• Mesa de reuniones de 6 personas.

Dispone de un antedespacho con uno o dos puestos de trabajo (secretarios-as). Dispondrá también de un área de espera controlable desde el antedespacho.

Desde la zona de circulación y desde el despacho se accederá a una sala de reuniones para 10 personas.

Los despachos de Dirección se han dispuesto cerca de la SECRETARÍA GENERAL (que ocupa uno de los despachos de Dirección)

En el área de Alta Dirección y Dirección existe un oficio que consta del siguiente equipamiento

• Encimera con fregadero de un seno y toma eléctrica.

• Pequeño frigorífico.

• Armario.

- JEFES DE DEPARTAMENTO (plantas 3, 4 y 5)

Tal y como marcan las normas de la diseño de edificios administrativos de la Junta de Andalucía, los Jefes de Departamento estarán agrupados en despachos tipo de dos en dos, con capacidad para albergar el siguiente mobiliario para cada uno.

• Mesa de Trabajo 180×80 cm

• Ala de Mesa 100×50 cm

• Muebles Auxiliares (estanterías) 200×45 cm

Por la flexibilidad de uso anteriormente comentada estos despachos podrán ser usados también de forma individual.

- ASESORES TÉCNICOS Y TITULADOS

Aunque no se requiera específicamente en el programa del concurso creemos necesario disponer despachos para estos cargos. Sólo en casos excepcionales, cuando así lo requieran las funciones específicas de confidencialidad de su trabajo, dispondrán de despachos compartidos de características similares a los indicados en el apartado anterior.

- OTROS

Podrán existir puestos de trabajo que se deben disponer en áreas cerradas que se agrupen en despachos más grandes, con cabida para cuatro, seis o más puestos de trabajo, formados por la agrupación de despachos tipo.

ÁREAS DE TRABAJO ABIERTAS

El resto del personal se dispone en áreas abiertas de las distintas plantas de la propuesta, configurando zonas espacialmente estructuradas mediante elementos arquitectónicos o de mediante mobiliario, de esta manera se evitan grandes áreas extensas en oficina paisaje que no son adecuadas para la Administración, agrupando como máximo cuatro o seis puestos de trabajo.

Cada puesto de trabajo cuenta con superficie necesaria como para albergar con amplitud el siguiente mobiliario por cada puesto de trabajo:

• Mesa de Trabajo 180×80 cm

• Ala de Mesa 100×50 cm

• Muebles Auxiliares (estanterías) 200×45 cm

Se han previsto en las distintas áreas de trabajo espacio suficiente como para la disposición de archivadores para la documentación que debe utilizarse con frecuencia.

En el caso de que fuese necesario, cada Centro Directivo, podría disponer de un pequeño archivo propio para la documentación en tramitación.

NÚCLEO DE COMUNICACIONES Y DE SERVICIOS

Se ha dispuesto en el lado norte de la parcela dando medianera a la edificación que pronto se construirá en la parcela vecina. No sólo se situarán las comunicaciones verticales sino también el núcleo de aseos y terrazas planteadas como áreas en las que se en un momento dado se pueda tomar el aire o contemplar el paisaje.

BIBLIOTECA

Se situará en planta segunda (cota + 9,00 m), por comodidad se le ha asociado también el área de reprografía que dará servicio a todo el edificio y en comunicación directa con la caja de ascensores (para que su uso no interfiera con el de la biblioteca)

GARAJE

Se ha planteado en los sótanos –1 y –2 con capacidad para 114 plazas.

OTROS USOS

En las dos plantas de sótano se han planteado también usos como los almacenes, vestuario de personal, taller de mantenimiento y espacios acondicionados para instalaciones.
